產品中心

FG螺旋分級機

螺旋分級機概述

FC螺旋分級機適用于粗粒分級、洗砂，溢流處根據需要可改成寬槽形。螺旋分級機是選礦的設備之一，螺旋分級機借助固體顆粒的比重不同，因而在液體中沉淀的速度不同的原理，進行機械分級的一種設備。

螺旋分級機

螺旋分級機工作原理

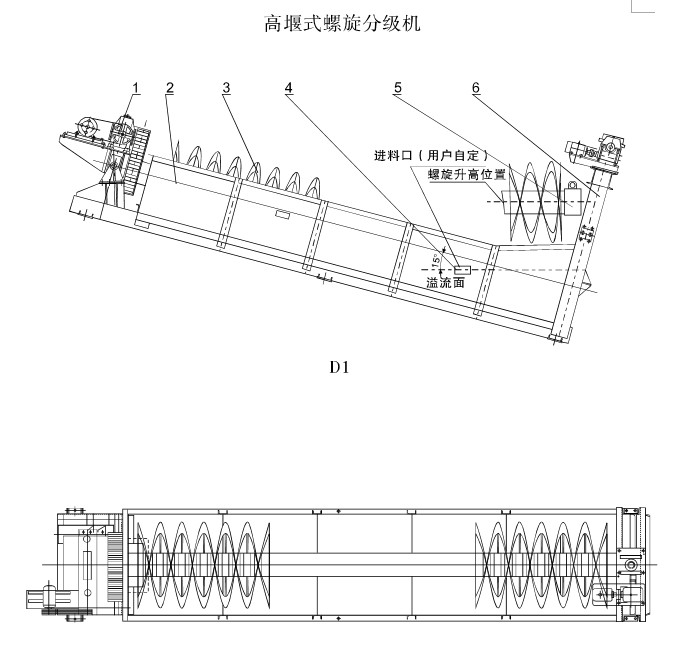

FG螺旋分級機結構及原理FC螺旋分級機大致相同（結構示意圖）。FG螺旋分級機的溢流堰位置高于螺旋軸下端的軸承中心，但低于溢流螺旋的上緣，具有一定的沉降區域，故適用于粗粒洗砂。而FC螺旋分級機溢流端的整個螺旋都浸沉在沉降區域液面下，其沉降區具有較大面積和深度，故適用于細粒洗砂。

砂漿從位于沉降區中部的進料口入水槽，傾斜安裝的水槽下端是砂漿分級沉降區，螺旋低速轉動，對砂漿起攪拌作用，使輕細顆粒泥懸浮到上面，流到溢邊堰處溢出，粗重顆粒砂沉降到槽底，由螺旋輸送到排料口排出。

1、傳動裝置 2、水槽, 3、螺旋 4、入料口 5、下部支座, 6、提升結構

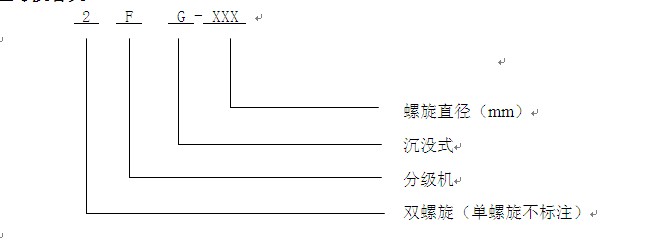

型號及含義

規格與性能

型號		FG-10	FG-12	FG-12	FG-15		2FG-15	FG-20	2FG-20	FG-24	2FG-24	2FG-30
規 格		Φ1000	Φ1200	Φ1200	Φ1500		Φ1500	Φ2000	Φ2000	Φ2400	Φ2400	Φ3000
螺旋直徑		1000	1200	1200	1500		1500	2000	2000	2400	2400	3000
螺旋轉（r/min）		1.6-7.5	5，6，7	5，6，7	2.5，4，6		2.5，4，6	3.6，5.5	3.6，5.5	3.64	3.67	3.2
水槽	長	6500	6500	6500	8300		8265	8400	8400	9130	9130	12500
	寬	1112	1372	2600	1660		3200	2200	4280	2600	5100	6300
	傾斜角	14°-10°30’		14°-18°30’
溢流堰高度		521	290	400	500		500	700	700	715	660	440-850
螺旋提升高度			1000	1000	1000		1000	1300	1300	1300	1300	1500
計算生產能力（t/24h）	溢流量	85	155	310	230		470	400	800	580	1160	1785
	返砂量	472-1026	1170-1600	2340-3200	1120-2680		2280-5480	3890-5940	7780-11880	6800	13600	23300
外形尺寸		8004×1570×1934	8180×1570×3130	82301×2787×3110	101990×1976×3905		10410×3392×4070	10788×2524×4486	10995×4595×4490	11526×2910×4966	12710×5430×5690	16020×6640×6350
長×寬×高
總量		4.2	8.54	15.82	11.68		21.11	20.45	37.27	25.65	45.8	73.3
電動機	提升用	手動	Y90L-4	Y90L-4	Y90L-4		Y100L-42.2KW 2臺	Y100L-42.2KW	Y100L-42.2KW 2臺	Y100L-42.2KW	Y100L₂-43KW 2臺	Y112M-44KW 2臺
			1.5KW	1.5KW 2臺	1.5KW
	傳動用	Y132M₂-65.5KW	Y132M₂-65.5KW	Y132M₂-65.5KW 2臺	Y160M-67.5KW		Y160M-67.5KW2臺	Y160L₁-611KW	Y200L₂-622KW 2臺	Y160L-415KW	Y200L-430KW 2臺	Y225M-445KW 2臺
說明		5.7r/min	訂貨未注明時，螺旋轉速按6r/min供貨			訂貨未注明時，螺旋轉速按4r/min供貨
